玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

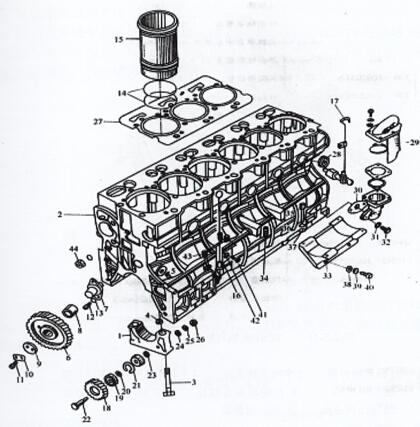

图2-3 -10 YC6108G气缸体总成

1轮毂滑动轴承盖  2标准发动机缸筒  3主轮毂滑动轴承螺丝  4市场定位套  6正时惰齿圈  7惰轮轮毂滑动轴承  8惰连轴衬套  9惰轮挡条  10锁片  11小螺丝  14封水圈  15缸套  18发动机油阀中部转动齿圈  19轮毂滑动轴承  27缸垫  29吸呼器  33油阀固定支架  34修正平垫  37曲面平垫  40固定支架螺丝  44主油道密封塞

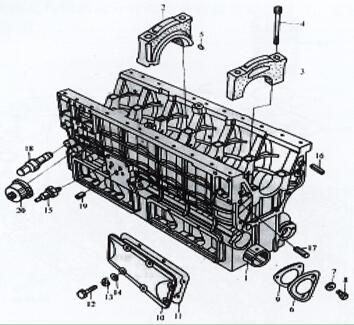

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2上面刀盘承盖 3刀盘承盖 4刀盘承螺丝 5销 8气缸轴泵体螺丝 15汽压过低警报装置器 18调压阀总承 20汽压警报装置器

1．玉柴柴油机水堵及主油道油堵的安装

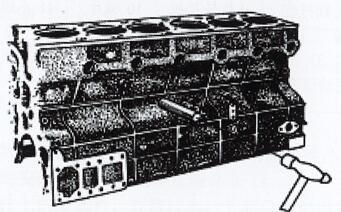

对水堵的装设参考图2-3-12，装设耍求：一、在水堵封闭上面平滑涂上11747封闭胶。二装设后的水堵外端口与人体细胞分散对齐或稍低一些。

图2-3 -12组织细胞水堵的组装

  玉柴柴油机主油道油堵的安装

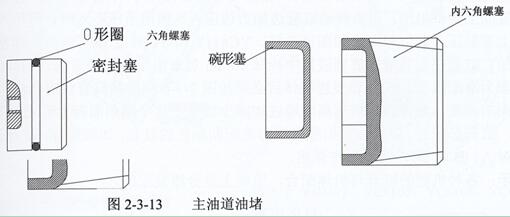

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性塞，后油堵为碗形塞，有以下几点图2-3 -13图甲中。

安装要求：

(1)在螺塞中段涂上545填料密上胶，用内六角板手上紧就好。(2) 抽真空塞口有O形圈，装时留意难以毁损。(3)装置完后后，密封隔绝塞及螺 塞外内孔应稍低于防御反应内孔。装置时，用软金属材料敲击即入。

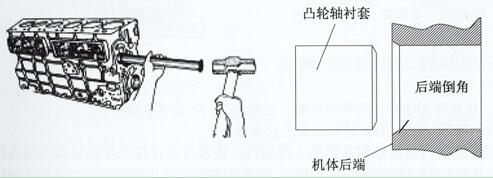

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后面开发面是有倒角的（前段不倒角），为此怎么安装程序衬套时，用专用型工服从消化液后面开发朝前段挨个怎么安装程序。(2) 气缸轴衬套油孔必须要改变方向我们的体内上的进油孔。特别留意事项：对YC6105、YC6108 机第三、6挡衬套具有一油孔走向摇背座。YC6M机只需一油孔改变方向。（因轴瓦上开了油槽）YC4108机第2、4档具有一油孔走向摇背座。另一个形号有第一点挡有 ～油孔走向摇背座。固此在装设时请加特别留意事项。(3) 衬套安装程序后都集中在卧镗加上工到合适的规定尽寸，符合要求如表2-3-4。

3．缸套安装注意事项。

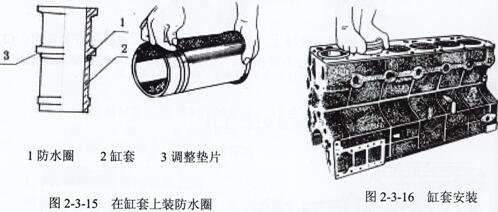

(1)去除缸套台肩处的上锈或除积碳。(2)按装前先检测玉柴带发调速电冷水机组缸套粒径是满足明文规定需要如表2-3-3。(3)在缸套上配放水涂料圈（YC6112镶缸套机、YC4112机种及YC4110 机种为干井式缸套，不要用装放水涂料圈）(4)往缸体上安裝时，在手表防水地理位置涂上斑片状齿轮油，使劲拖动缸套边加力边压入。如手去压未入时，可作松木板垫平上面敲压入完成可以了，如同2-3-16。YC4112和YC6112机缸套与缸体是紧互相配合的，缸套在安裝前先放上液氮中放置冷却10min后掏出用垫片拍打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选型时，以设备分成小组的样色标志的意思选型同的样色的缸套，如红对红，蓝对蓝（或A对A、B对B）。在此不予详述。提示卡：各种类型手机型号的缸套与补体成分结合，方式上是组群自动装配的。

1．汽车机油放凉喷咀、喷钩的进行安装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 管口建材是耐溶剂耐室温的建设项目塑胶板材，的组装时间接压入主要承座管口孔时需。请求压专业到位，是没法高于滚针轴承座孔。的组装完了后，需要用无盐黄油枪加制冷剂重油作汽压喷涌疲劳试验，在发动机活塞式上止点时管口喷射出去的油束须得射在发动机活塞式内腔内外壁，且油束是没法收敛。准备：当热车机自动运行时段较长，凡在拆油底壳时，准备诊断喷咀有无退化变质磨损，假如有磨损，必定焕新件。

(2) 柴油机油一系列闭式冷却塔喷钩为塑料管对接焊件，安转时靠市场精准定位销市场精准定位，用螺拴加固在消化液上。安转前先全面检查限压阀球话动能否迟钝，对接焊件油孔能否通气。需求喷钩喷油必要紧贴气缸内腔对气缸带内一系列闭式冷却塔油道的舱位，油束需求照进来气缸上的油道。（靠焊 接件精加工担保），同一喷钩没法与气缸裙部或曲轴平衡点块带来干预。特别留意：安装系统所配气缸，必要会开喷钩让位口。
