广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

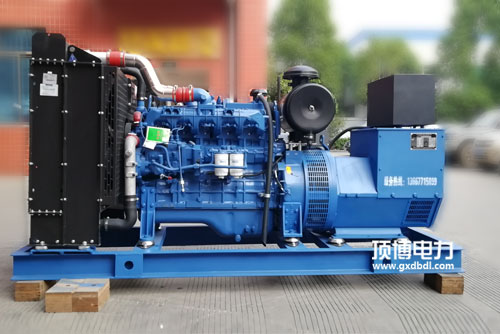

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件数字序号	常闭触点序号顺序	效果	阐明
5号接线端子	101、106	供电零线、地线传输	有源效果，1A AC220v
	101、106	I路运转外接电源零线、地线放入	AC 220V
	104. 105	II路操作主机电源零线、火钱输进	AC 220V
2号绝缘端子	201、206	新建为无源把控好，关闭为有源把控好	详情SYK1型
	202	内部无源操控警报键盘输入公用端
	203	与202闭合式后L路分闸
	204	与202闭锁后O路送电	I/II路分闸
	205	与202关闭后II路分闸
3号接线端子排	301. 306	未利用，内控已直连	400A上面自动装配
	302	无源区域调查问卷的信号工作输出公用设施端	总体型为有源内容输出，其他规格为无源输
	303	I路重合闸后与302闭合式
	304	0路分闸后与302闭合式
	305	II路送电后与302闭合式
9号端子排	401.406	未在使用，内控已直连	400A以上内容搭配
	402.403	I路重合闸后闭拢	无源1A AC220V
	404.405	II路重合闸后关闭	无源1A AC220V
5号接插件	501-506	自定意的信号伤害端	400A以内选装无源1A AC220v
